Ano ang ibig sabihin ng SDR sa Pipe? Isang Kumpletong Gabay

Ano ang ibig sabihin ng SDR?

Ang ibig sabihin ng SDR Karaniwang Ratio ng Dimensyon , at isa ito sa mga unang pagtutukoy na sinusuri ng engineer kapag pumipili ng plastic pipe para sa isang proyekto. Ang numero ay nagsasabi sa iyo kung paano nauugnay ang panlabas na diameter ng tubo sa kapal ng pader nito, na siya namang tinutukoy kung gaano karaming presyon ang ligtas na mahawakan ng tubo. Ang isang tubo na may markang SDR 11, halimbawa, ay may diameter sa labas na labing-isang beses sa pinakamababang kapal ng pader nito.

Ang termino ay palaging lumalabas sa mga detalye ng tubig, gas, alkantarilya, at pang-industriya na piping, partikular para sa HDPE at PVC pressure pipe. Mga tagagawa na gumagawa ng a buong hanay ng mga produktong HDPE pipe karaniwang naglilista ng SDR sa tabi ng diameter ng pipe at klase ng presyon dahil ang tatlong halaga ay magkakasamang tumutukoy kung ano ang na-rate na gagawin ng pipe.

Paano Kinakalkula ang SDR

Ang formula sa likod ng SDR ay diretso:

SDR = Labas Diameter ÷ Minimum Kapal ng pader

Kumuha ng tubo na may diameter na 4.5-pulgada sa labas at 0.409-pulgada na pinakamababang kapal ng pader. Hatiin ang isa sa isa at ang resulta ay 11, kaya ang pipe ay inuri bilang SDR 11. Baguhin ang kapal ng pader sa 0.265 pulgada sa parehong diameter at ang SDR ay umakyat sa 17. Walang nagbago sa labas ng diameter-tanging ang pader lang ang gumawa, at ang solong variable na iyon ang nakukuha ng numero ng SDR.

Bakit Mahalaga ang SDR para sa Pagganap ng Pipe

Ang SDR ay hindi lamang isang dimensional na label—ito ay isang direktang tagapagpahiwatig ng kung gaano kalaki ang panloob na presyon na kayang tiisin ng isang tubo. Ang relasyon ay tumatakbo sa isang malinaw na direksyon: ang isang mas mababang numero ng SDR ay nangangahulugan ng isang mas makapal na pader na nauugnay sa diameter ng pipe, at isang mas makapal na pader ang humahawak ng mas mataas na presyon. Ang mas mataas na numero ng SDR ay nangangahulugan ng mas manipis na pader, mas mababang kapasidad ng presyon, at karaniwang mas magaan, mas murang tubo.

Ito ang dahilan kung bakit ang dalawang tubo na may magkaibang diyametro ngunit ang parehong SDR ay nagdadala ng parehong rating ng presyon, hangga't ginawa ang mga ito mula sa parehong materyal. Ang isang 2-inch SDR 11 HDPE pipe at isang 12-inch SDR 11 HDPE pipe ay parehong na-rate para sa parehong working pressure, dahil ang wall-to-diameter ratio ay nananatiling pare-pareho. Ang pagkakapare-pareho na iyon ay bahagi ng kung ano ang gumagawa high-density polyethylene pipe para sa pamamahagi ng tubig madaling tukuyin sa isang system na may magkahalong laki ng tubo.

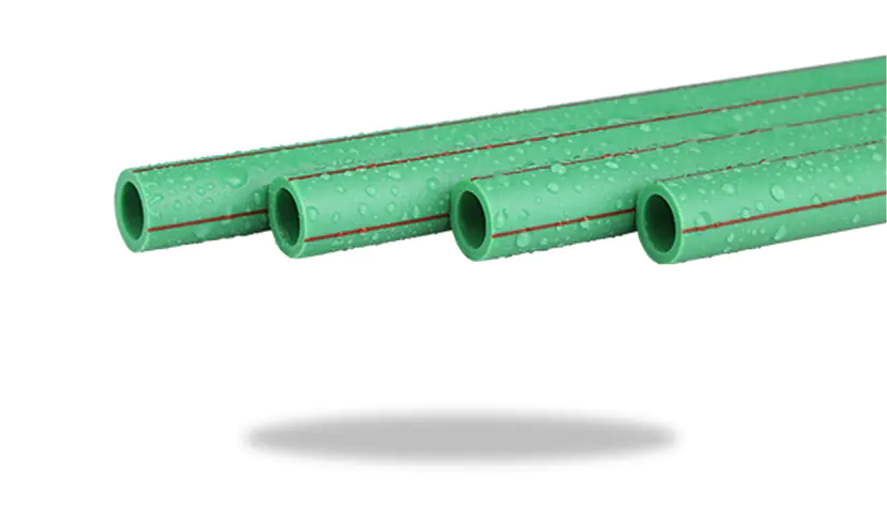

Ang kapal ng pader na hinimok ng SDR ay nakakaapekto rin sa paninigas. Ang isang tubo na may mas mababang SDR ay lumalaban sa pagpapalihis sa ilalim ng pagkarga ng lupa at pagkarga ng trapiko nang mas mahusay kaysa sa isang manipis na pader, mataas ang SDR na tubo, na mahalaga para sa mga nakabaon na instalasyon. Ang parehong lohika ay umaabot sa iba pang mga plastic piping system—ang mekanikal na lakas at compressive resistance ng PPR pipe sumusunod sa isang maihahambing na kaugnayan sa kapal ng pader.

SDR vs. DR: Ano ang Pagkakaiba

Ang SDR at DR ay kinakalkula sa parehong paraan at inilalarawan ang parehong pisikal na relasyon, ngunit ang mga ito ay hindi masyadong mapagpapalit na mga termino. Nalalapat ang DR (Dimension Ratio) sa anumang ratio ng diameter sa labas sa kapal ng pader. Ang SDR ay partikular na tumutukoy sa mga ratio na nahuhulog sa isang standardized na serye ng numero na itinakda ng ANSI: 9, 11, 13.5, 17, 21, 26, at 32.5. Ang bawat hakbang sa seryeng iyon ay kumakatawan sa humigit-kumulang 20% ​​na pagbawas sa kapal ng pader mula sa nauna.

Gumagamit ang ilang pamantayan ng pipe ng mga ratio ng dimensyon na hindi dumarating sa seryeng iyon. Ang AWWA C900 PVC pipe, halimbawa, ay ginawa sa DR 14, DR 18, at DR 25—mga halagang pinili upang maabot ang mga partikular na klase ng presyon sa halip na sundin ang pag-unlad ng ANSI. Ang mga tubo na iyon ay tama na tinatawag na DR pipe, hindi SDR pipe, kahit na ang pinagbabatayan ng matematika ay magkapareho. Sa pang-araw-araw na pag-uusap ang dalawang termino ay maluwag na ginagamit, ngunit ang pagkakaiba ay mahalaga kapag nagsusulat ng mga detalye o naghahambing ng pipe laban sa iba't ibang mga plastik na materyales, ang paraan Ang HDPE pipe ay inihahambing sa PVC at steel pipe sa lakas at flexibility.

Mga Karaniwang Halaga ng SDR at Ang Kanilang mga Aplikasyon

Hindi lahat ng halaga ng SDR ay nababagay sa bawat trabaho. Ang mas mababang mga numero ay napupunta kung saan ang presyon ay pinakamataas; mas mataas na numero ang napupunta kung saan mas magaan o wala ang load.

Nakikita ng SDR 11 ang partikular na malawak na paggamit dahil binabalanse nito ang kapasidad ng presyon sa gastos ng materyal, at ito ang karaniwang rating para sa maraming natural na gas distribution piping pati na rin ang marami. Mga produkto ng HDPE pipe na ininhinyero para sa pamamahagi ng gas . Ang pipe na may rating na SDR 26 o 32.5, sa kabilang banda, ay lumalabas sa gravity-fed drainage kung saan ang panloob na presyon ay minimal at ang priyoridad ay ang kahusayan sa gastos kaysa sa lakas ng pagsabog.

Paano Pumili ng Tamang SDR

Ang pagpili ng SDR ay nagsisimula sa gumaganang pressure na kailangang hawakan ng pipe, kabilang ang anumang elevation head sa system. Mula doon, ang ilang iba pang mga kadahilanan ay karaniwang nagtutulak sa pagpili patungo sa isang mas mababa o mas mataas na numero.

• Surge pressure mula sa pump cycling, pagsasara ng balbula, o paggamit ng hydrant, na maaaring pansamantalang lumampas sa steady-state pressure
• Paraan ng pag-install—ang direksiyon na pagbabarena at pagputok ng tubo ay naglalapat ng tensile stress na kadalasang nangangailangan ng mas makapal na pader kaysa sa pressure rating lamang na kakailanganin.
• Temperatura ng pagpapatakbo, dahil ang mga rating ng presyon para sa plastic pipe ay batay sa isang karaniwang reference na temperatura at bumababa habang tumataas ang temperatura
• Panlabas na pagkarga mula sa lalim ng libing, kundisyon ng lupa, at trapiko, na nakakaapekto kung gaano katigas ang singsing na kailangan ng tubo

Ayon sa Ang teknikal na patnubay ng Plastics Pipe Institute sa mga ratio ng dimensyon ng HDPE , na tumutugma sa SDR sa parehong mga kondisyon ng presyon at pag-install—hindi nag-iisa ang presyon—ang nagpapanatili sa isang piping system na gumaganap sa buong buhay ng disenyo nito. Ang pagkuha ng SDR sa unahan ay maiiwasan ang magastos na hindi pagkakatugma sa mga fitting at fusion equipment sa linya, dahil ang mga joints, couplings, at welding tool ay lahat ay binuo sa paligid ng isang partikular na hanay ng SDR. Para sa mas malawak na pagtingin sa kung saan umaangkop ang mga rating na ito sa pangkalahatang pagpili ng pipe, tingnan ang mga pakinabang at mga lugar ng aplikasyon ng mga high-density polyethylene pipe .
